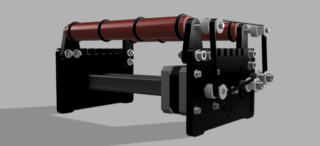

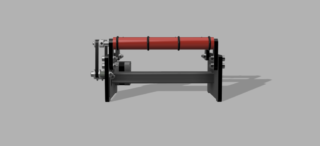

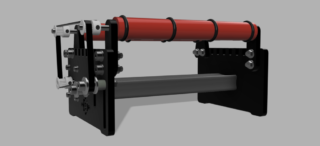

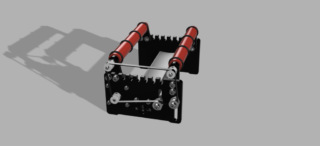

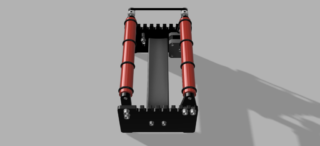

Axe rotatif pour gravure laser. Alias le RotaPhix

Voici une création de la team Discord , un rotatif pour les graveur au laser. Histoire de graver sur des objets cylindriques.


Niveau matériel il va falloir :

Grâce à une boutique française : Compozan , vous pouvez vous fournir directement tout un pack complet des pièces dont vous aurez besoin pour le réaliser.

Le lien vers la fiche du produit

Autre possibilité :

– Roulement 5x11x4 1 kit de 10 : https://m-url.eu/r-3l1w
– Tige diamètre 5 longueur 200 x2 : https://s.click.aliexpress.com/e/_9vhuWU
– Galet Tendeur Choisir le 1 diamètre 20T : https://s.click.aliexpress.com/e/_9QmgfO
– Poulie 16T : https://s.click.aliexpress.com/e/_ATpMh6
– Courroie 330 GT2 : https://s.click.aliexpress.com/e/_ABYm80
– Moteur Nema 17 Pancake : https://s.click.aliexpress.com/e/_AmkqlS
– Joints toriques d14 : https://s.click.aliexpress.com/e/_9RLvyM
– une série de vis en tout genre :
8 Vis CHC 520 2 Vis CHC 530
4 Vis CHC 430 4 Vis CHC 310
4 Rondelles diamètre 3
4 Rondelles diamètre 4
16 Rondelles diamètre 5
10 Ecrous
diamètre 5
https://s.click.aliexpress.com/e/_ACSI6M
Et bien évidement les Stl à imprimer :
Les fichiers du rotatif : Thingeverse

J’ai imprimé tout les fichiers avec les filament suivant :
Le PETG Rouge Rubis : https://shop.compozan.com/filament-petg-materialz-ecozen-sk2100-175mm-1kg-rouge-rubis?affp=70
Le PETG recyclé noir métallisé : https://www.arianeplast.com/3d-filament-recycle/1157-petg-noir-metal-recycle-filament-175mm.html

Conseil d’impression :
En dehors des rouleaux et de la barre central , vous pouvez tout imprimer à plat .
j’ai mis un remplissage de 33% et 4 parois

pour les rouleaux et la barre central , imprimé a la vertical , j’ai mis une vitesse très lente , surtout pour les rouleaux (25mm/s)

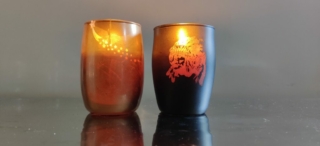

Dans la démo , je réalise des bougies perso, voici la liste de tout ce que j’ai utilisé :
La cire : https://s.click.aliexpress.com/e/_AtSvIY
les mèches : https://s.click.aliexpress.com/e/_9RFTtm
Les colorants : https://amzn.to/3b2yE73
