Un Ambilight pas cher avec Hyperion

Egalistel , , , ,

tout ce dont vous avez besoin pour transformer votre télévision en Ambilight se trouve ici.

Le matériel :

Un raspberry 3b+ : https://s.click.aliexpress.com/e/_99diLn
ESP 8266 v3 : https://s.click.aliexpress.com/e/_9AIPBI
Des led : https://s.click.aliexpress.com/e/_9htyVj
Des angles de connexion pour les led : https://s.click.aliexpress.com/e/_A9OwmV
Une alimentation 5v 10A : https://s.click.aliexpress.com/e/_9vVolj
ou plus puissante 5v 30A: https://s.click.aliexpress.com/e/_A3Dfil
cable usb male/male (optionnel) : https://s.click.aliexpress.com/e/_9JLGF7
Un slip HDMI 4K : https://s.click.aliexpress.com/e/_9irS6d

Pour l’installation de l’image vous pouvez utiliser : Raspberry Pi Imager
Sur votre carte , créer un fichier sans extension : ssh ( clic droit , nouveau fichier texte et le nommé ssh en supprimant le .txt )
si vous voulez le configurer en mode wifi :
créez un fichier texte et renommé le : wpa_supplicant.conf
insérez les ligne suivante :

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1
country=BE //remplacez par votre pays et supprimez se commentaire

  network={
    ssid="YOUR_SSID" // votre nom de wifi
    psk="YOUR_PASSWORD" // votre mot de pass
    key_mgmt=WPA-PSK
  }

Mettre à jour raspberry :
sudo apt-get update && sudo apt-get -y upgrade && sudo apt-get -y dist-upgrade && sudo rpi-update

Installation de Hyperion

L’installation est simplifié grave au script de Ambimod qui vous permet de tout lancer en une seule ligne de commande :

curl -o HyperionInstall.bash https://yqaqfg.db.files.1drv.com/y4mx585_vntqJ2k5q8AC5FgsvFuAJDdkkrsWetyfp71lP-R1Hkay8WArcQs_v7DgPGK4zYvxU0yYE33M8Amjl9CdKw0xWT4WUiapLLr8RJCsCQIcKwoWotR238SglI-Pd3YKYlXK6w4UMo97TajgWuNxMpOsV0uyoGj_BY-2X2AjOl-lWXx5Okt1IY4zFgYa2DTBYtrL5i6Pxwn6LVuZ31a9Q && chmod +x HyperionInstall.bash

ensuite lancez la commande : ./HyperionInstall.bash

Flasher l’esp8266
– logiciel : https://github.com/nodemcu/nodemcu-flasher/tree/master/Win64/Release
– le fichier bin : https://github.com/Aircoookie/WLED/releases

Voici niveau branchement comment cela se présente :
Sur l’esp 8266 : La broche D4 est pour le signal des Led , et GND pour la masse des Led .
La masse venant des led doit être doublé : 1 venant de votre allim et la seconde venant de votre ESP
Faite bien attention que l’allim sorte bien du 5V , il y a un potard orange pour vous permettre de l’ajuster au besoin .
vous pouvez en profiter pour alimenter votre ESP par la prise USB

Voici le boitier que vous pouvez imprimer pour mettre le tout dedans proprement : https://www.thingiverse.com/thing:4797659

Voici un exemple de configuration dans Hyperion :
Sur la clef a molette en haut à droite , passez le setting level en Expert, vous pouvez aussi changer la langue pour le mettre en Français.

Setting level

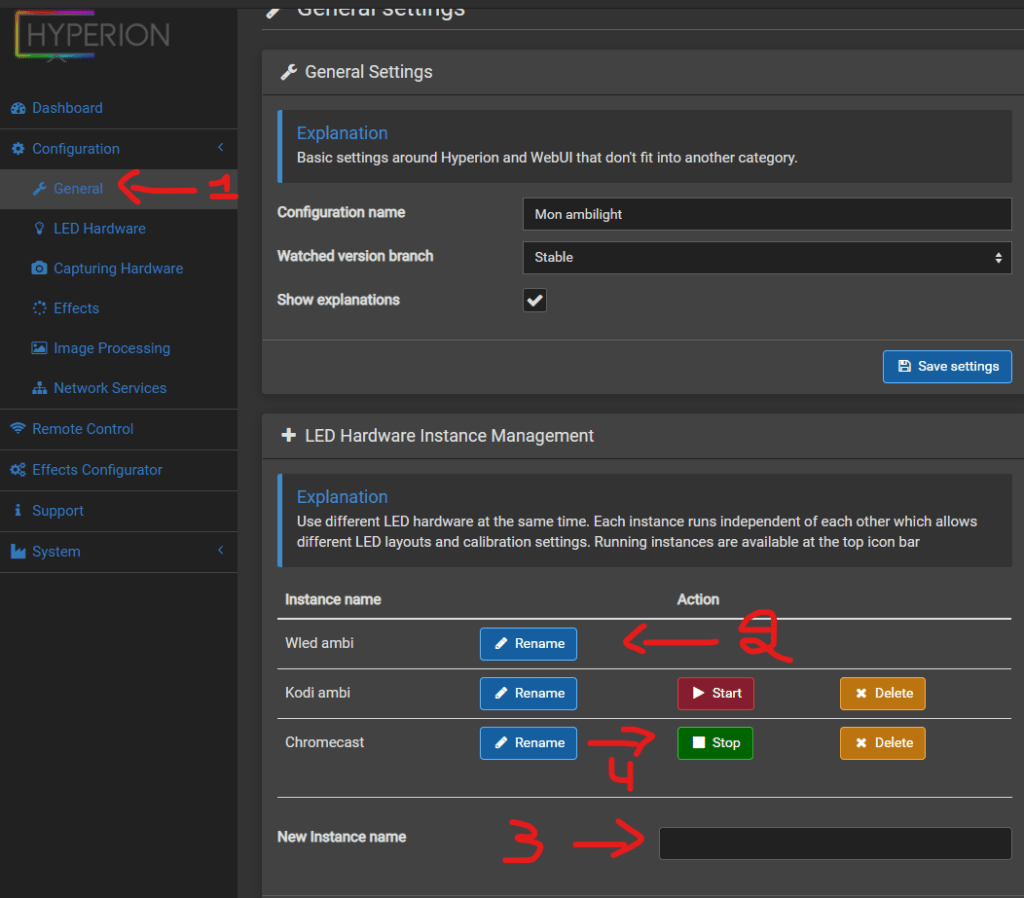

1 – Dans Général :
2 – Vous pouvez renommer votre instance principal
3- Créer une instance pour gérer vos led et l’activer en 4.

Générale

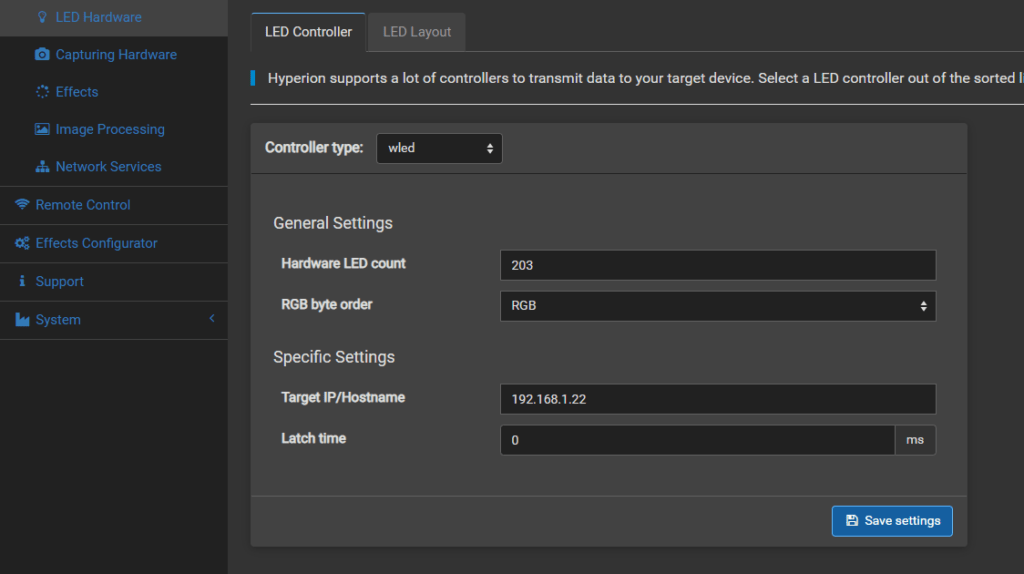

Dans Led Hardware :
Led Controller : choisir dans la section Network : wled
lui donner le nombre de led , et l’adresse ip de votre ESP

Led Hardware Controller

Dans Led Layout
Vous pouvez en 1 définir le placement de vos led
en 2 vous avez la possibilité de mettre un espace pour les coins et que l’effet ne se chevauche pas

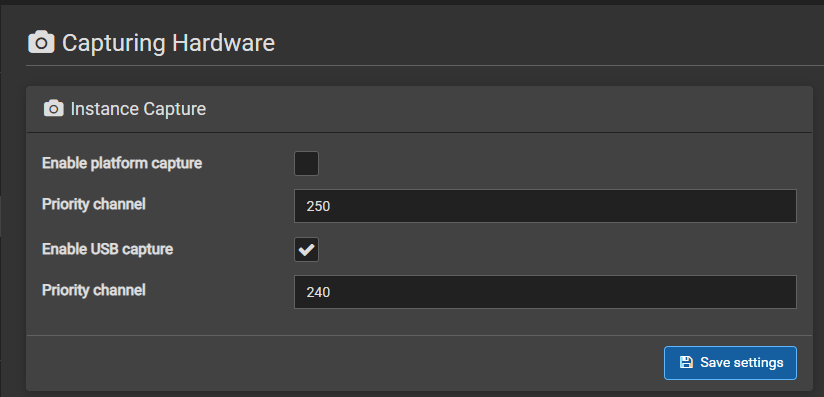

Dans Capturing Hardware :

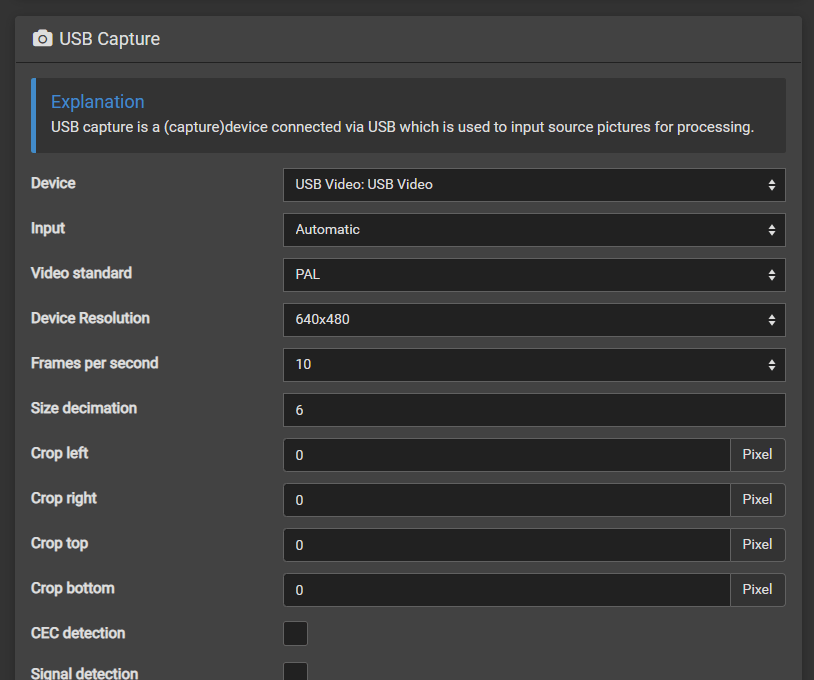

selon votre choix , vous avez la possibilité de régler les détails de capture , Ici dans mon exemple , c’est une capture matériel venant du boitier USB :

Dans Image Processing :
vous pourrez calibrer les couleurs , le mieux étant en se plaçant devant votre télé , et de lui envoyé les couleurs en pleine écran venant par exemple de vidéo YouTube comme celle-ci : https://www.youtube.com/watch?v=IJLwidSohO8

Vous pourrez aussi activé la fonction Blackbar detector qui va passer outre les bande noir éventuel dans un film pour prendre en compte les couleurs de l’image.

Pour plus d’infos sur l’installation de l’ambilight , je vous conseil le site de AmbiMod : https://ambimod.jimdofree.com/
Vous pouvez aussi rejoindre son discord : https://discord.gg/3rVYKdDuYM

Démo N°1 Ambilight
