📐 Générateur de mire de gravure

Choisissez la taille de votre grille de repérage et téléchargez votre fichier SVG personnalisé, prêt à importer dans LightBurn.

📏 Taille de la mire

Indiquez la taille de votre plan de travail. Le quadrillage garde toujours des cases de 10 × 10 mm réels, seuls les 3 cercles de repère sont mis à l'échelle. Importez le fichier dans LightBurn (Fichier → Importer, ou glisser-déposer) : la grille noire et les chiffres rouges arrivent automatiquement sur deux calques distincts.

Fichier généré : 400 × 400 mm

🔧 Généré par egamaker.be — Compatible LightBurn.

À quoi sert cette mire de gravure ?

C’est une grille de repérage à graver directement sur votre plan de travail. Une fois gravée à partir du point zéro de votre machine, elle vous sert de repère visuel pour positionner précisément vos pièces avant de lancer une gravure ou une découpe — fini les pièces de travers ou mal centrées.

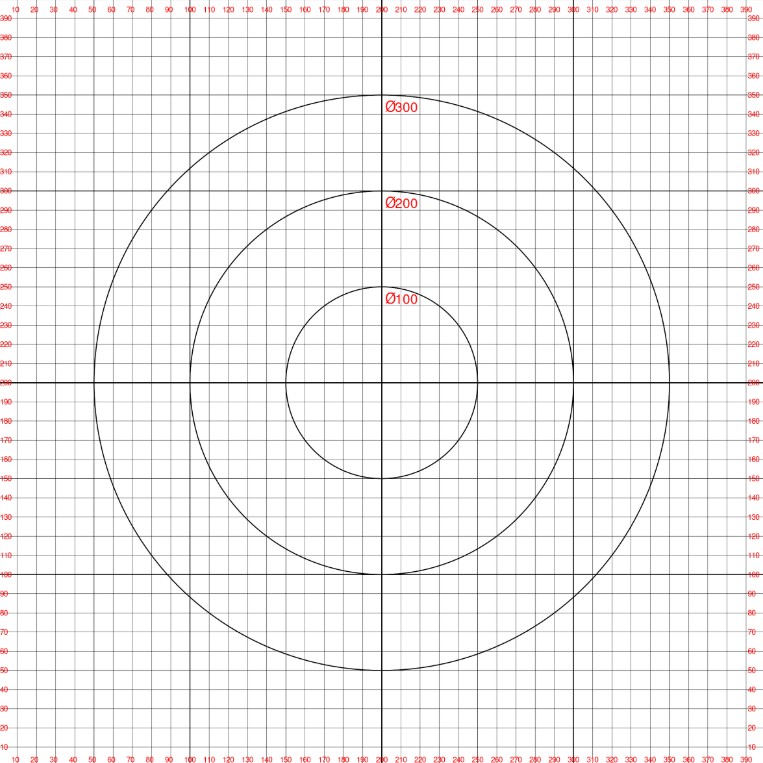

Composition de la mire

  • Le quadrillage (traits noirs) : toujours des cases de 10 × 10 mm réels, quelle que soit la taille de mire choisie, pour repérer facilement une distance ou un alignement au coup d’œil.
  • Les chiffres (rouge) : la position en millimètres de chaque ligne depuis le point zéro, pour placer une pièce à une coordonnée précise.
  • Les 3 cercles concentriques : des repères de centrage pour poser facilement des objets ronds (coasters, couvercles, médaillons…) bien au centre.

Comment l’utiliser

  1. Choisissez une taille adaptée à votre plan de travail, puis téléchargez le fichier SVG.
  2. Importez-le dans LightBurn : Fichier → Importer, ou glissez-déposez le fichier directement dans la fenêtre. La grille noire et les chiffres rouges arrivent automatiquement sur deux calques séparés.
  3. Placez l’origine sur le point zéro de votre machine, puis gravez le quadrillage (calque noir) sur votre surface de travail — une gravure légère suffit, l’objectif est juste d’avoir un repère visible.
  4. Posez vos pièces sur la grille pour les aligner visuellement avant de lancer votre vrai fichier de gravure/découpe. Les cercles servent de guide pour bien centrer les objets ronds.

Astuce : en gardant la grille en place en permanence sur votre plan de travail, vous pouvez aussi noter les coordonnées d’un job pour le repositionner exactement au même endroit plus tard (reprise de gravure, série de pièces identiques…).
