💡 LumiSetup : Ma lampe connectée (ESP8266 + PIR + WS2812B

Salut les makers ! Aujourd’hui je vous partage un projet que j’utilise au quotidien chez moi : LumiSetup. L’idée est simple : une lampe qui s’allume toute seule quand vous passez devant, mais seulement aux heures que vous avez choisies.

Le nécessaire

Composant	Détails	Lien
ESP8266 NodeMCU	ESP-12E / ESP8266MOD	AliExpress
Capteur PIR	HC-SR501 (recommandé)	AliExpress
Ruban LED	WS2812B (30 LEDs/m)	AliExpress
Alimentation	5V / 3A minimum(pour 40Led)
Connecteur USB	Type-C femelle 2 broches	AliExpress

⚠️  Je recommande le HC-SR501 plutôt que le SR505. Le SR505 est plus compact mais son temps de blocage interne (~8 secondes) est fixe et sans réglage. Le HC-SR501 a deux potentiomètres pour ajuster la sensibilité et le délai — beaucoup plus pratique.

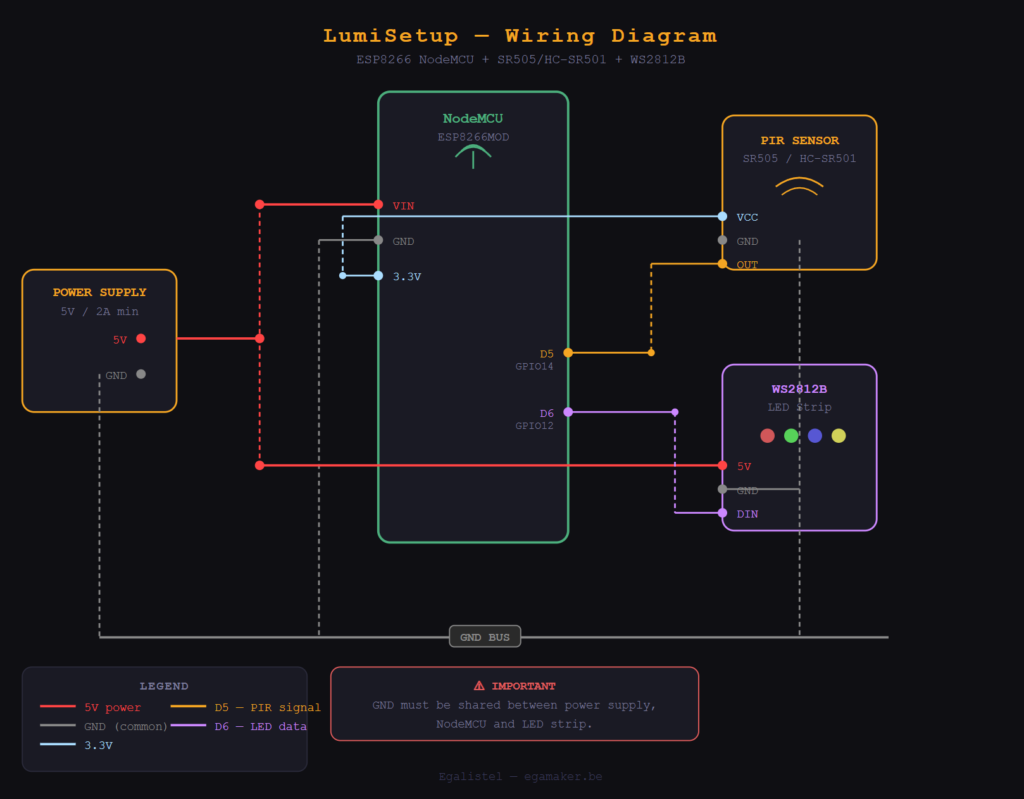

Le câblage

Le montage est rapide, 3 fils par composant :

• Capteur PIR : VCC → 3.3V | GND → GND | OUT → D5 (GPIO14)
• LEDs WS2812B : DIN → D6 (GPIO12) | 5V → alimentation externe | GND → GND commun
• Alimentation 5V : +  → VIN (NodeMCU) + 5V (LEDs) | −  → GND commun

⚠️  Le GND doit être commun entre l'alimentation, le NodeMCU et les LEDs — sans ça, les LEDs ne fonctionneront pas correctement.

🔴  Le ruban WS2812B a un sens de branchement ! Connectez toujours sur l'extrémité DIN (indiquée par une flèche sur le ruban). Brancher sur l'autre côté = aucun signal.

Installation

Tout le code est disponible sur GitHub. Avant d’uploader, installez les librairies suivantes dans Arduino IDE :

Librairie	Auteur	Source
FastLED	Daniel Garcia	Gestionnaire Arduino
ArduinoJson v6	Benoit Blanchon	Gestionnaire Arduino
NTPClient	Fabrice Weinberg	Gestionnaire Arduino
ESPAsyncTCP	me-no-dev	GitHub (installer en premier)
ESPAsyncWebServer	me-no-dev	GitHub

🚫  Ne pas installer WiFiManager — il entre en conflit avec ESPAsyncWebServer. Le portail WiFi est géré directement dans le code.

ℹ️  Dans Arduino IDE, sélectionnez NodeMCU 1.0 (ESP-12E Module) et réglez le Flash Size sur 4MB (FS:2MB). Sans ce réglage, LittleFS ne fonctionnera pas et vos paramètres ne seront pas sauvegardés.

Premier démarrage

1. Branchez le NodeMCU.
2. Connectez-vous au WiFi « LumiSetup » (mot de passe : lumi1234).
3. Une page de configuration s’ouvre automatiquement — ou tapez 192.168.4.1 dans votre navigateur.
4. Choisissez votre langue (FR/EN), entrez vos identifiants WiFi et validez.
5. L’ESP redémarre et rejoint votre réseau. C’est tout !

Une fois connecté, accédez à l’interface via http://lumisetup.local depuis n’importe quel appareil sur votre réseau.

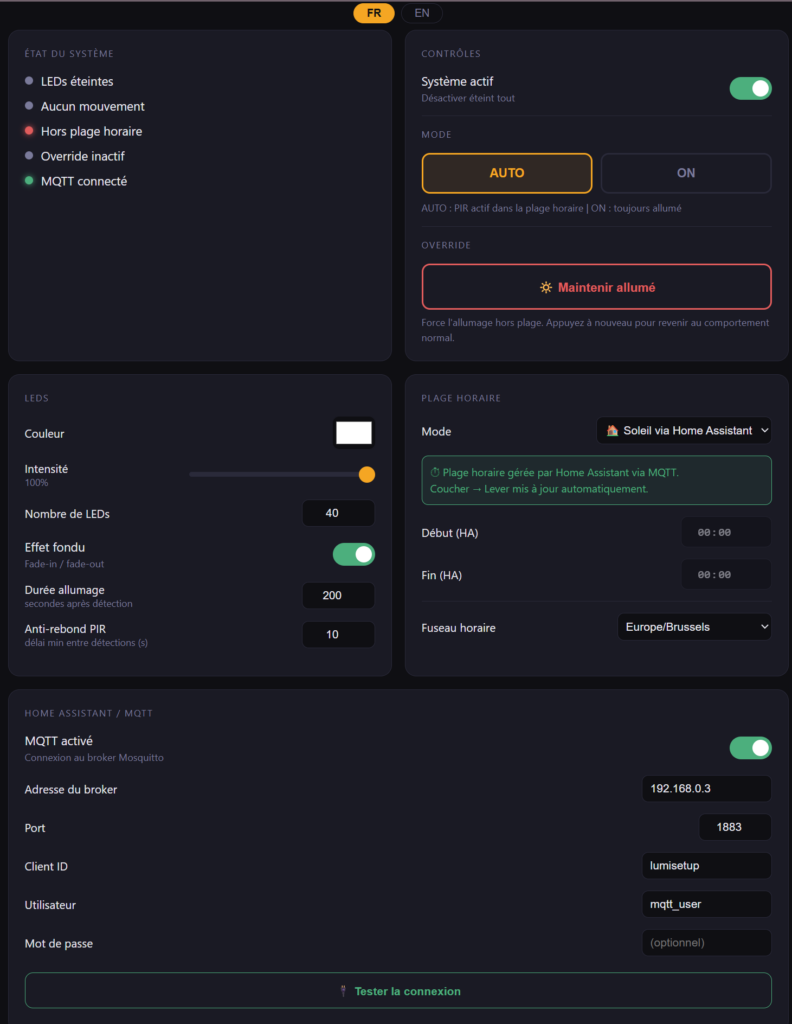

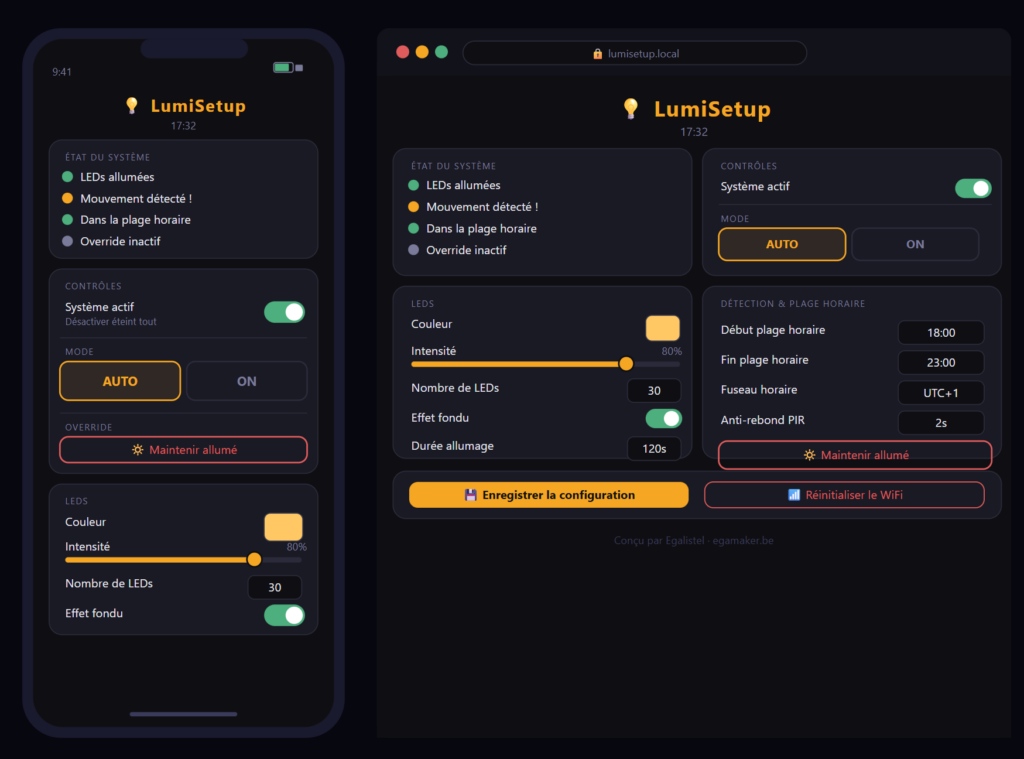

L’interface web

L’interface est disponible en français ou en anglais selon votre choix — et ce choix est mémorisé. Depuis celle-ci vous pouvez gérer :

• Mode AUTO : le PIR s’active uniquement dans la plage horaire configurée (ex : 22h–07h pour une veilleuse de nuit).
• Mode ON : les LEDs restent allumées en permanence.
• Override : force l’allumage à tout moment, hors plage ou hors durée.
• Couleur & intensité : pour une ambiance tamisée ou vive selon vos envies.
• Durée d’allumage : combien de secondes les LEDs restent allumées après une détection.
• Effet fondu : fade-in / fade-out pour une transition douce.

Les fichiers

Tout est disponible en open source sur GitHub — le code complet en fichier unique, le schéma de câblage, et les instructions d’installation complètes dans le README.

Depuis la version ESP8266, LumiSetup a bien évolué ! Une version complète pour ESP32
WROOM-32 est maintenant disponible. Le câblage GPIO reste identique (GPIO14 pour le PIR,
GPIO12 pour les LEDs) — seule la carte change. En échange, vous gagnez une stabilité réseau
bien supérieure, un MQTT fiable, et une intégration Home Assistant complète.

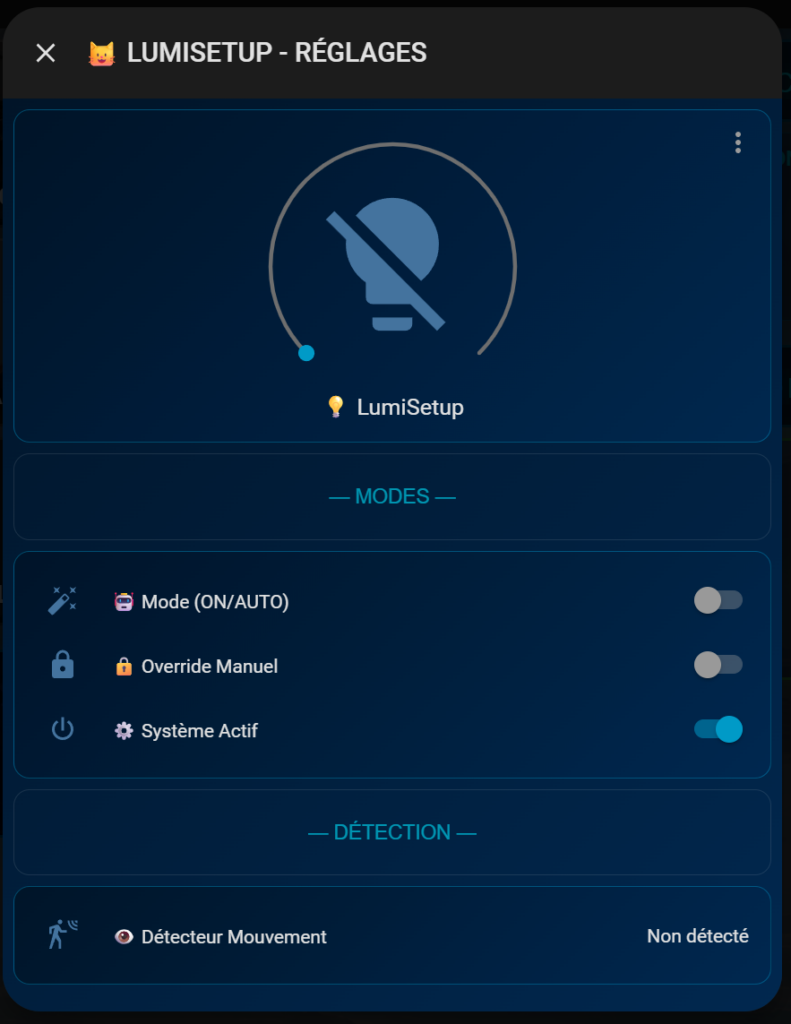

Ce que vous pouvez faire depuis Home Assistant

Allumer / éteindre la lampe
Depuis le dashboard, une automatisation ou une scène

Contrôler la couleur RGB
Roue chromatique complète depuis HA

Régler l’intensité
De 0 à 100% en temps réel

Voir les détections PIR en temps réel
Capteur de mouvement visible dans HA

Activer / désactiver le système
Coupure complète sans toucher à l’ESP32

Forcer l’allumage (Override)
Ignorer la plage horaire à la demande

Basculer mode AUTO « ON
Mode automatique PIR ou allumage permanent

Plage horaire lever/coucher du soleil
Mise à jour automatique chaque jour via automatisation HA

Inclure dans des scènes
Ex : scène Bonne Nuit > LumiSetup en mode auto

Automatisations avancées
Ex : allumer si présence détectée + nuit tombée

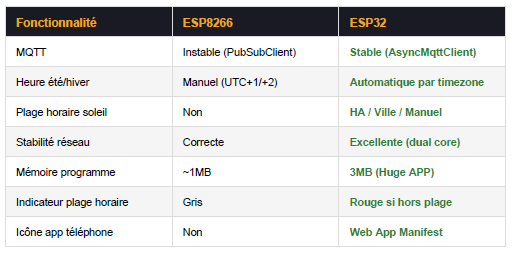

Nouveautés techniques vs version ESP8266

La version ESP32 nécessite des librairies spécifiques, différentes de la version ESP8266.
Certaines ne sont pas disponibles dans le gestionnaire Arduino et doivent être installées via ZIP
GitHub :

Gestionnaire Arduino : FastLED, ArduinoJson v6
AsyncTCP + fork Mathieu Carbou OBLIGATOIRE
ESPAsyncWebServer (le repo me-no-dev original est incompatible avec ESP32 core v3.x)
async-mqtt-client (Marvin Roger) — pas dans le gestionnaire
Partition Scheme Scheme : Huge APP (3MB No OTA) — obligatoire, le sketch dépasse la limite
par défaut
Lien dispo sur le Github
