Le fichier Printables contient toutes les pièces de la porte. Sur le papier, il suffit de lancer l’impression. En pratique, entre les adaptations nécessaires, la machine qui lâche en cours de route et les leçons apprises sur le tas, il y a matière à raconter.
La technique bi-couleur

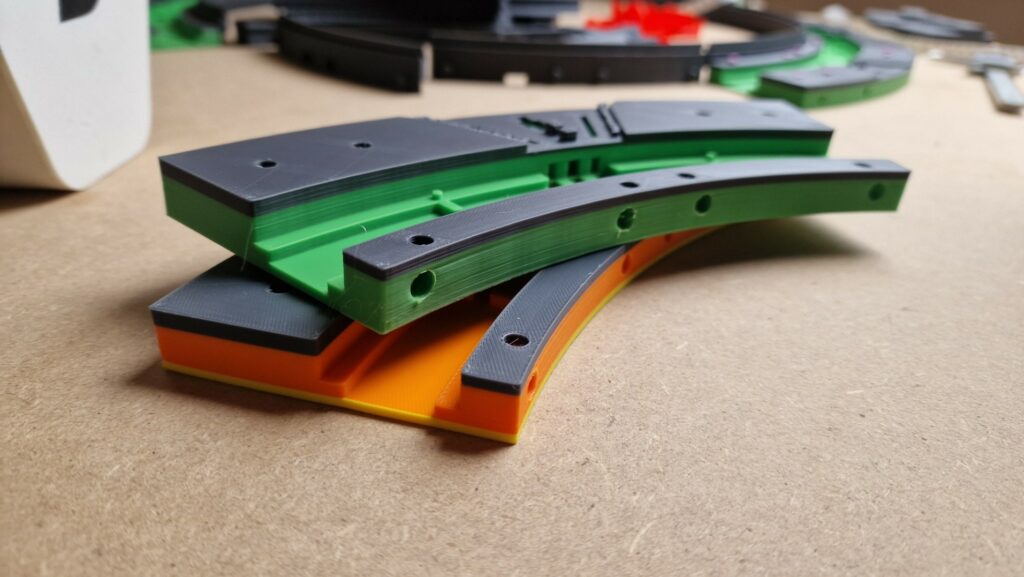

La porte représente environ 158 heures d’impression et plus de 3 kilos de filament. Pour limiter la consommation de gris anthracite — la couleur noble du projet — j’ai utilisé une technique simple : les couches cachées, celles qui ne se verront jamais une fois la porte assemblée, sont imprimées avec des fins de bobines d’autres couleurs récupérées de projets précédents.
Le switch vers le gris anthracite se fait uniquement à partir du moment où la pièce devient visible de l’extérieur. Concrètement, sur une pièce de 80 couches, on passe au gris vers la couche 56. Résultat : 687 grammes de gris préservés sur l’ensemble de la structure — du filament disponible pour les corrections, les reprises éventuelles, et la suite du projet.
Ce n’est pas une économie financière directe — le filament basique utilisé a lui aussi un coût. C’est surtout une gestion plus intelligente des ressources : les ratés sur les couches cachées ne mordent pas sur la bobine principale.
La coupure — maintenance à 500 heures
À 500 heures de compteur, l’Anycubic Kobra S1 demande une maintenance complète. Ça tombe en plein milieu du projet. Nouvelle tête d’impression, nouvel extrudeur commandés — et les impressions s’arrêtent pendant une semaine, le temps de recevoir les pièces et de tout remettre en ordre.
C’est le genre d’imprévu qu’on ne peut pas anticiper mais qu’il faut accepter quand on travaille sur un projet long. La machine repart ensuite comme neuve, et les dernières pièces — les Ring Symbols et la pièce ronde arrière — sont imprimées après la remise en service.
Les modifications des fichiers
Les fichiers d’origine sont très bien faits, mais trois adaptations ont été nécessaires pour ce projet spécifique.
Les modifications pour l’effet miroir infini.
L’effet miroir infini n’était pas prévu dans le design d’origine du fichier — c’était mon idée, et j’y tenais vraiment. La réaliser impliquait deux modifications directement liées.

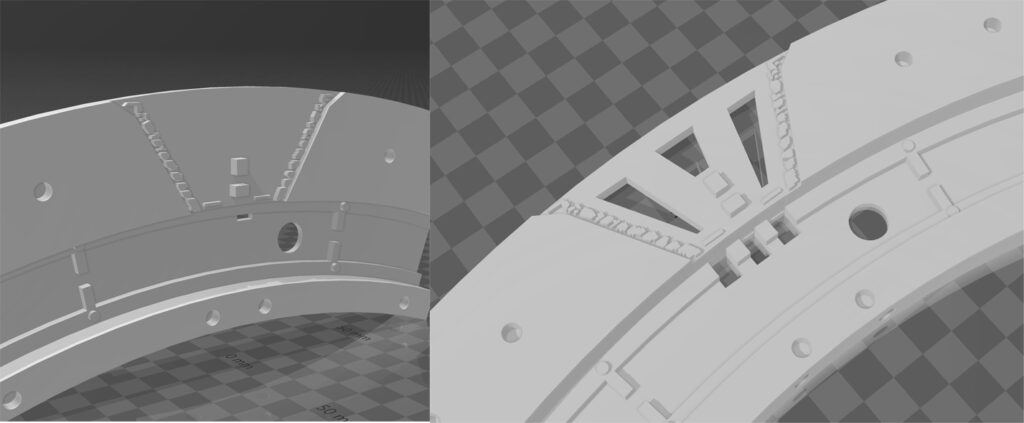

La première : la rainure avant. Pour créer l’effet, il faut une vitre semi-réfléchissante à l’avant — un plexi de 3mm. La rainure prévue dans le fichier fait 1,6mm de large. Il ne rentre pas. Elle a donc été modifiée à 3,2mm — 3mm pour le plexi plus une tolérance de 0,2mm.
La deuxième : la pièce ronde arrière. C’est une paroi neutre dans le fichier d’origine, sans rebord ni logement pour quoi que ce soit. J’ai redessiné ce rebord pour y maintenir le miroir rond 50cm de l’Action. Petite surprise au montage : le miroir fait 5,25mm de moins en diamètre que le plexi. Le rebord a été calculé sur cette mesure réelle, avec 3mm d’épaisseur pour absorber les tolérances d’impression.
Sans ces deux modifications, pas de miroir infini. C’est le genre de chose qu’on ne trouve pas dans les instructions — il faut le vouloir et l’adapter soi-même.

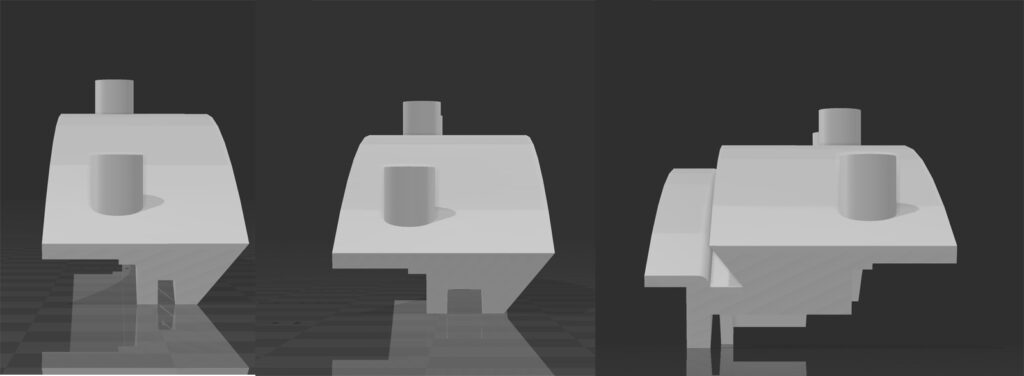

La modification de Lolonene — le chevron électronique éclairé. Dans le fichier d’origine, le chevron qui accueille l’électronique n’est pas prévu pour être éclairé — il n’a pas les trous pour faire passer les câbles et les LEDs. Lolonene a refait cette pièce en y ajoutant les mêmes passages que sur les autres chevrons, ce qui permet de l’éclairer de la même façon que le reste. Sans cette modification, un chevron sur neuf resterait éteint.
Ce qu’il faut savoir sur les covers rouges

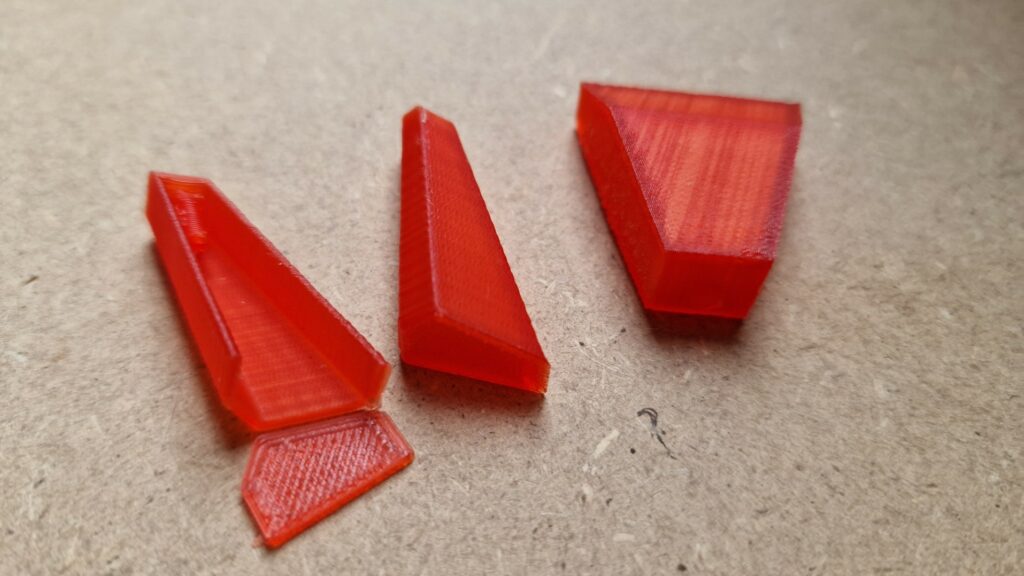

Les covers de chevrons en PLA rouge transparent sont les pièces les plus fines du projet. Elles sont extrêmement fragiles. La règle absolue : pas de supports. Ces pièces sont suffisamment simples pour s’imprimer sans, et tenter de retirer des supports sur quelque chose d’aussi fin, c’est la garantie d’en casser plusieurs. C’est ce qui s’est passé ici — quelques covers perdus au retrait des supports avant de comprendre qu’il ne fallait tout simplement pas en mettre.
Le bilan impression porte
| Durée totale d’impression | ~158 heures |
| Poids total pièces utiles | ~3 002 g |
| Gris anthracite préservé (bi-couleur) | 687 g |

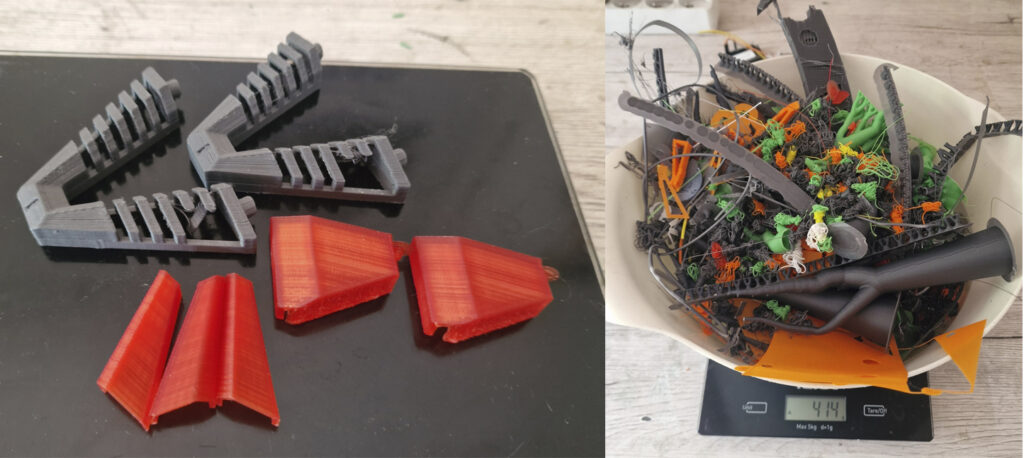

| Déchets (supports, purge, pièces ratées, et le vert qui a rien a faire la …) | ~415 g |
| Filament total consommé | ~3 417 g |
Sur les 5 à 6 pièces ratées comptabilisées, 2 n’étaient pas des erreurs d’impression — c’était simplement un rendu qui ne convenait pas visuellement. Elles ont été relancées.
