DHD32 — Je construis une Porte des Étoiles (et oui, elle va s’allumer)

Salut les makers ! Aujourd’hui je vous partage un projet un peu particulier — pas un tuto classique, plutôt le début d’une aventure qu’on va suivre ensemble jusqu’au bout.

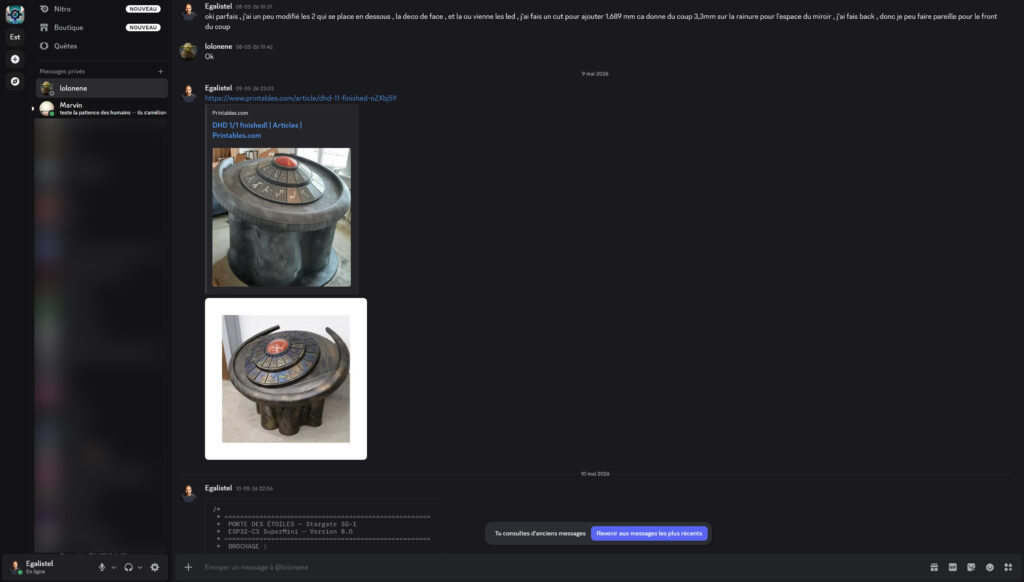

Tout commence sur Discord

Sur mon serveur, on est pas mal à passer en vocal pour parler de ce qu’on imprime, ce qu’on bricole, ce qu’on voudrait faire. Des fois on a des idées claires, des fois on cherche juste quoi mettre sous la buse. C’est dans ce contexte qu’on tombe un jour sur ça :

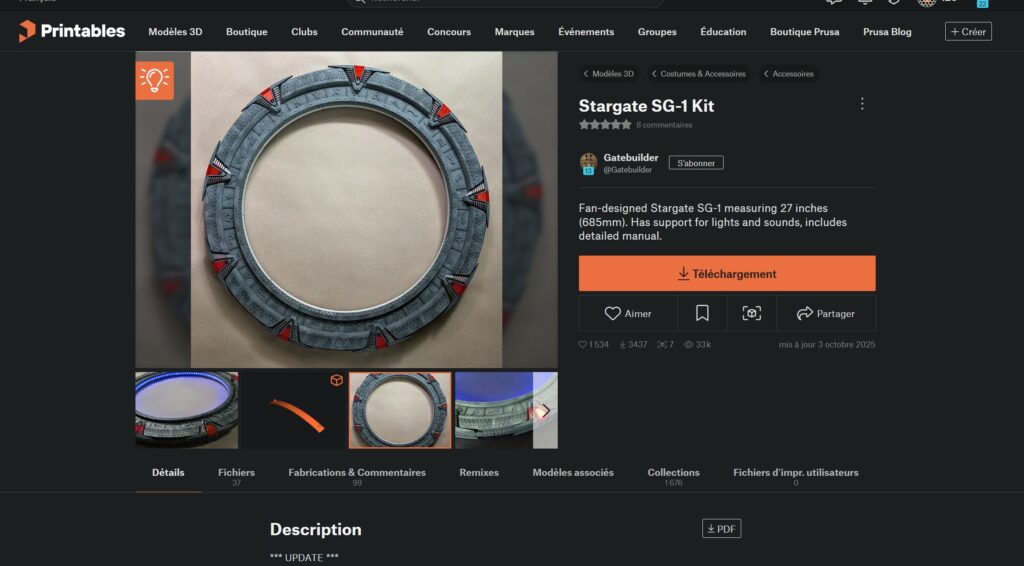

Stargate SG-1 Kit sur Printables — une réplique de Porte des Étoiles, full-size, 685mm de diamètre.

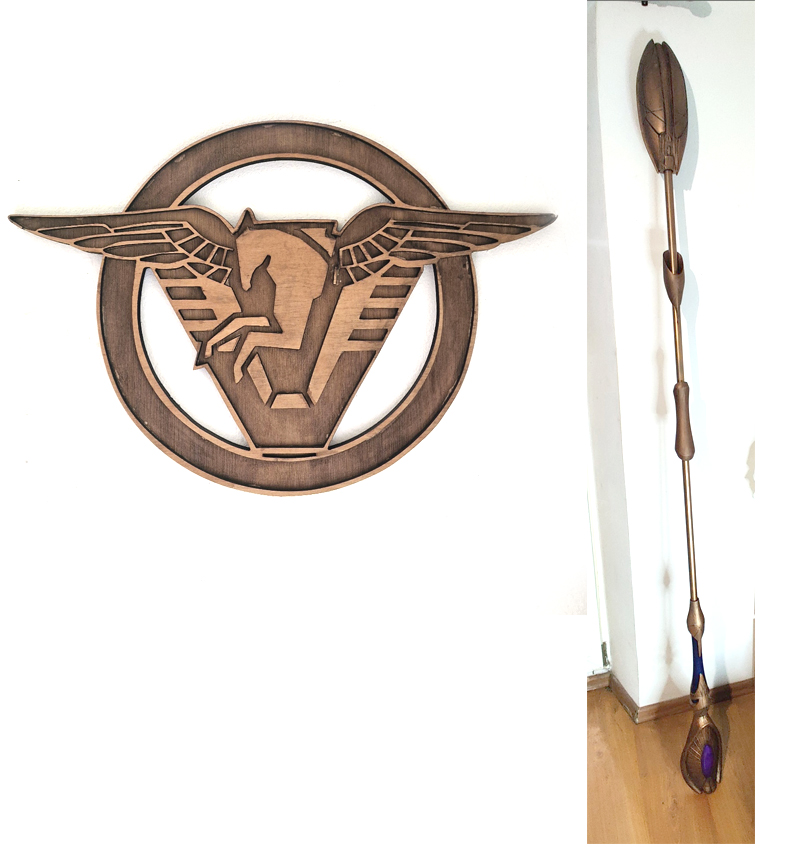

On est fans — le film, SG-1, Atlantis. Perso j’avais déjà réalisé une lance de Jaffa — un manche de balai en aluminium sur lequel j’ai fixé les pièces imprimées sur ma Tronxy — et le logo de la base Atlantis en bois découpé au laser avec ma Creality Falcon 2 Pro 22W. Les deux sont chez moi — le logo au mur, la lance à côté.

Donc quand on tombe sur ce modèle, on rigole un peu. « Ouais mais 65 centimètres, c’est pas rien quand même. » On zappe. On revient dessus. On redit non. Et puis… Lolonene commande le filament.

Je me retrouve à faire le tour des coûts. Juste pour voir. Et voilà comment les projets se lancent.

Deux projets, deux approches

Lolonene avance vite — il a suivi le guide du modèle, son électronique est logée dans l’emplacement prévu dans la base de la porte, et son interface fait exactement ce qu’elle doit faire : allumer, lancer l’animation, WiFi, changer la couleur. Bref, il est resté raisonnable.

Moi… un peu moins. Deux différences majeures par rapport à son approche :

Le boîtier électronique dans un cartouche d’Abydos

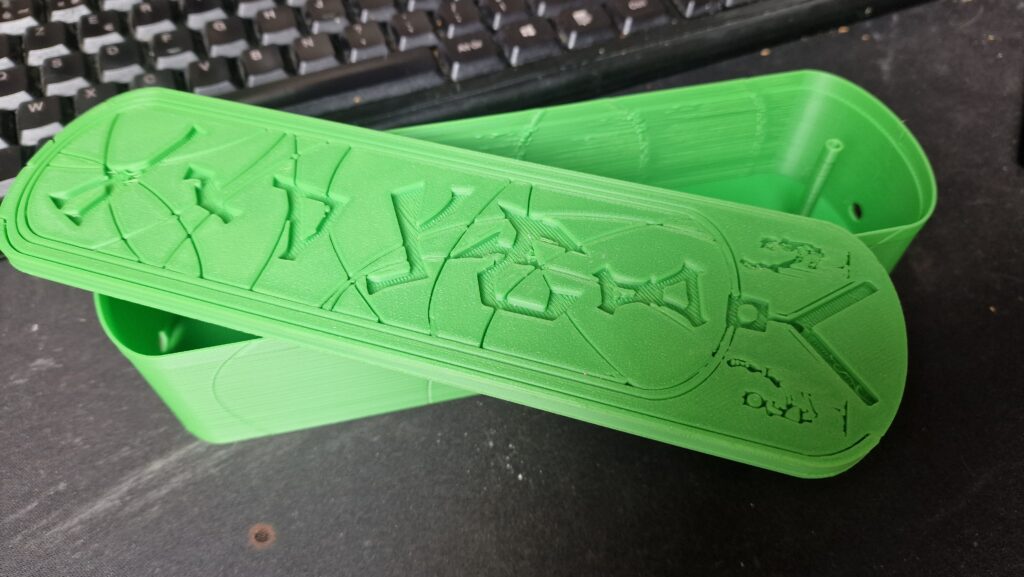

Plutôt que de loger l’électronique dans la porte, j’ai voulu la déporter dans une boîte qui ressemble au cartouche d’Abydos — cette tablette de pierre gravée de symboles que Daniel Jackson déchiffre dans le film pour trouver l’adresse de retour vers la Terre. Le cartouche reste visuellement intact par dessus, et en dessous une boîte de 60×200×53mm cache l’alimentation, l’ESP32 et les composants. Un premier prototype est déjà imprimé.

Une interface de contrôle SGC embarquée

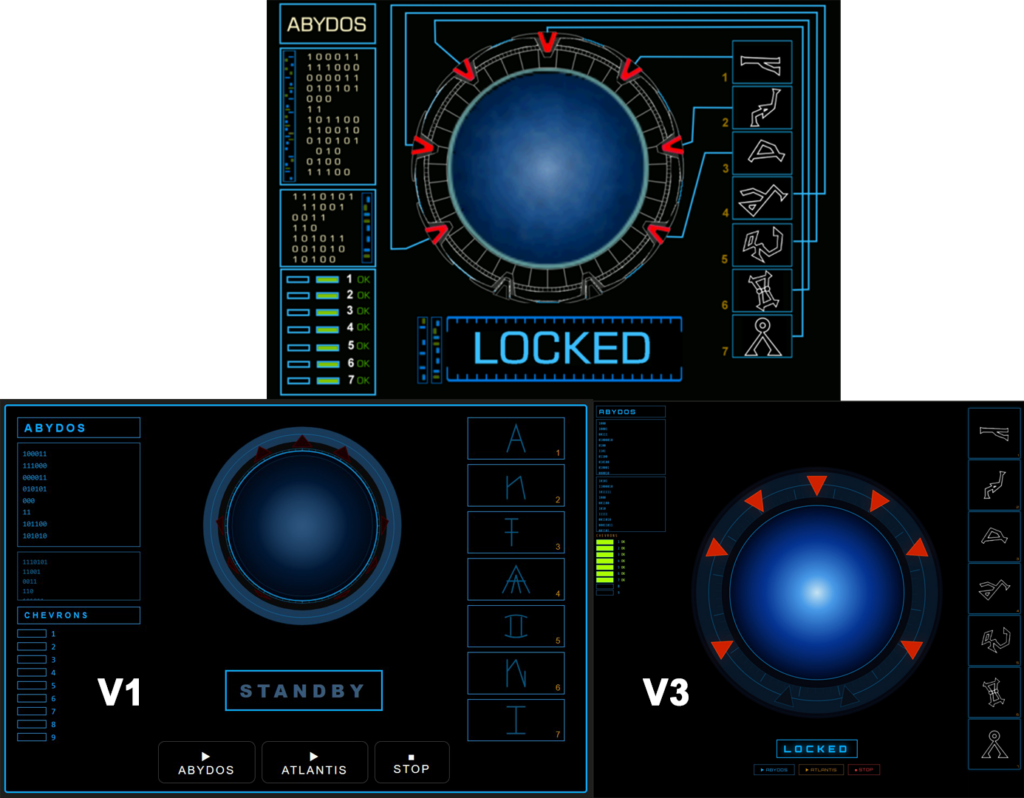

Au lieu d’une interface web basique, j’embarque une réplique de l’interface du centre de contrôle du SGC — Stargate Command. L’ambiance sombre de la série, la porte au centre de l’écran, les chevrons qui s’enclenchent un par un lors de la composition d’une adresse. L’interface en est déjà à sa version 6 et elle tourne dans le navigateur.

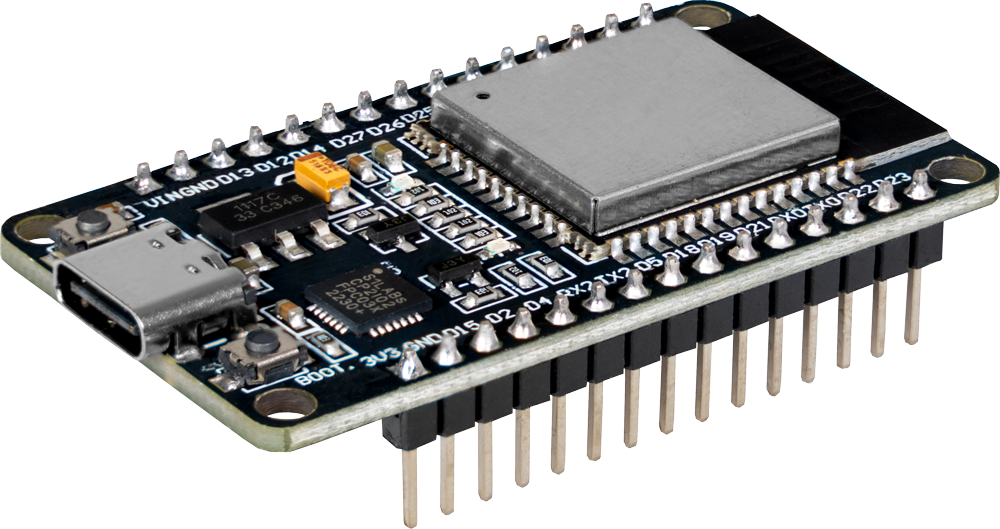

Pour tout ça, j’utilise un ESP32 DevKit classique — gérer simultanément l’interface web, les animations LED et le module audio demande de la puissance. Et comme il est trop grand pour rentrer dans la porte, le cartouche d’Abydos règle les deux problèmes d’un coup.

Le firmware s’appellera DHD32 — référence au Dial Home Device, le panneau de contrôle de la porte dans la série. Dans la droite lignée de LumiSetup et MailSense32.

Ce que ça va coûter

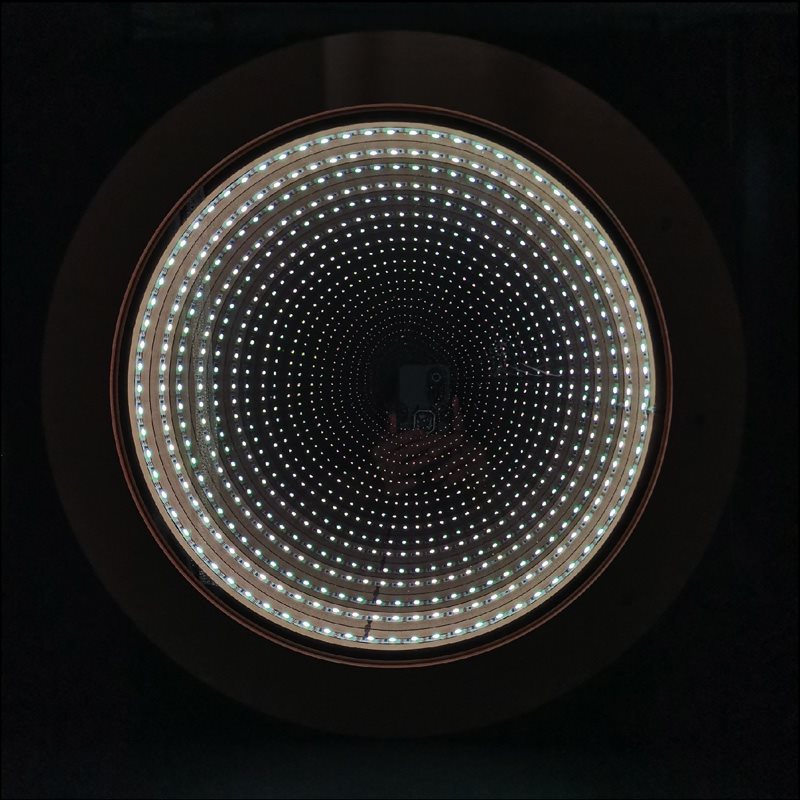

L’effet miroir sans fin c’est ce qui va donner l’impression que le vortex s’enfonce à l’infini au centre de la porte. Les LEDs sont prises en sandwich entre les deux plaques — visuellement, c’est ce qui fait toute la différence.
