Le schéma est fait,les composants sont là, le fer à souder a fait son travail. Cette partie couvre le câblage de la porte — de l’alimentation aux rubans LED, en passant par le DFPlayer et le hub de distribution.

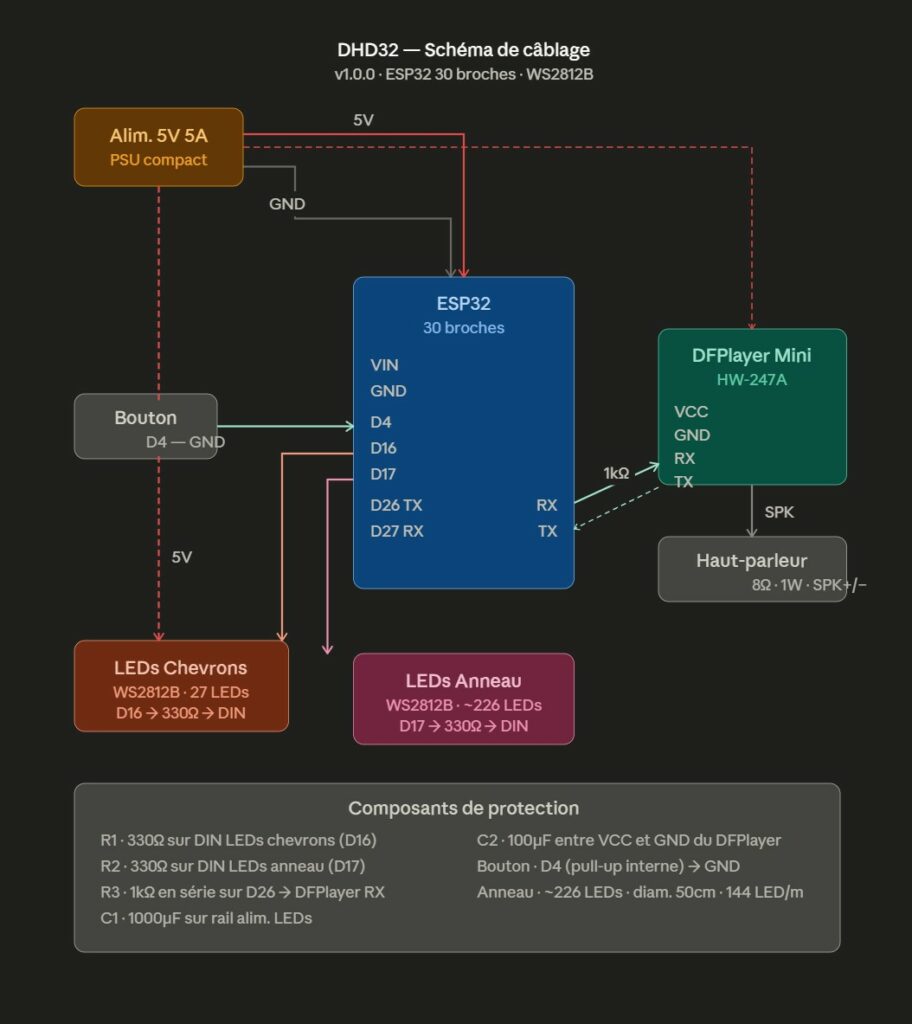

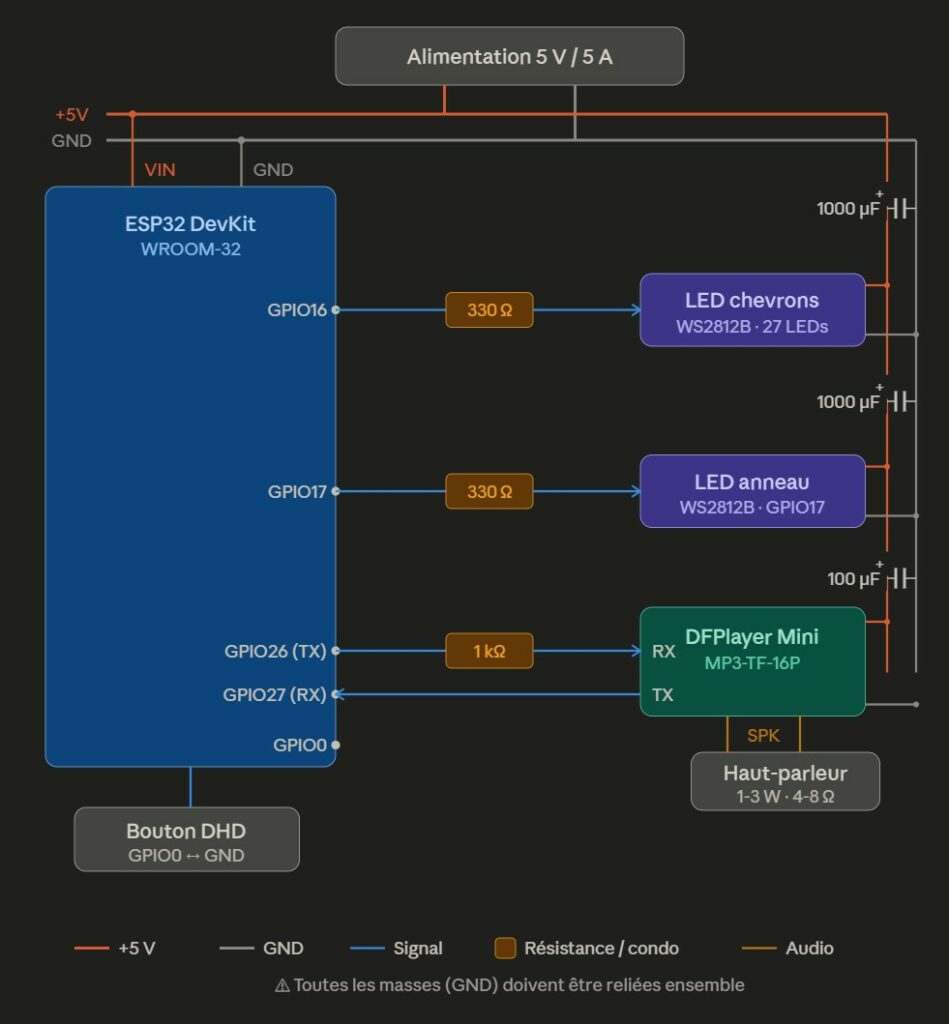

Le schéma de câblage
Avant de souder quoi que ce soit, il fallait avoir une vue d’ensemble claire. Le schéma ci-dessous reprend l’ensemble du câblage — alimentation, rubans LED, module son, bouton et composants de protection.
Tout part de l’alimentation 5V. Un interrupteur est intégré directement sur le câble d’alimentation — simple et pratique, pas besoin d’ouvrir le boîtier pour couper. De là, le 5V alimente l’ESP32, le DFPlayer, et les deux rubans LED via le PCB hub installé dans le cartouche d’Abydos.
La soudure — un moment difficile
Soyons honnêtes : je déteste souder. Et ce projet n’a pas arrangé les choses.

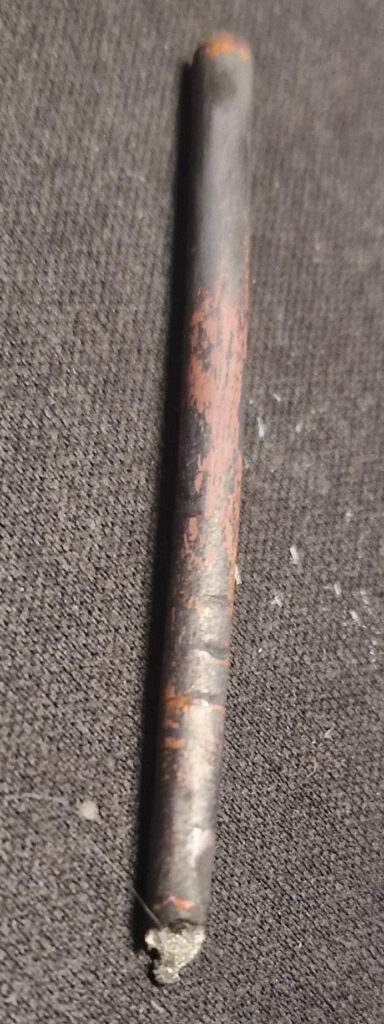

Pour le seul ruban des chevrons — 9 groupes de 3 LEDs — on arrive à environ 243 soudures. Sans compter les dénudages de fils. Avec un fer à souder bas de gamme dont la panne était en fin de vie, chaque soudure était une épreuve.
Résultat : quelques soudures à reprendre, beaucoup de patience, et une leçon claire pour la prochaine fois — investir dans un bon fer avant d’attaquer un projet de cette densité.
Les composants de protection — montage pratique
Le schéma positionne chaque composant de protection à son endroit logique. Voilà comment ça se traduit en pratique :
Résistances 330Ω sur les lignes data LED — soudées directement sur l’entrée DIN du ruban, au plus proche du premier pixel. Pas sur un PCB intermédiaire, pas en l’air sur un fil — directement sur les pattes du connecteur d’entrée du ruban. C’est la façon la plus propre de les placer.
Même logique pour les chevrons : avant de coller définitivement les LEDs, chaque groupe de 3 est testé individuellement en mode déco via l’interface — ça évite de devoir tout démonter si une LED est défectueuse.

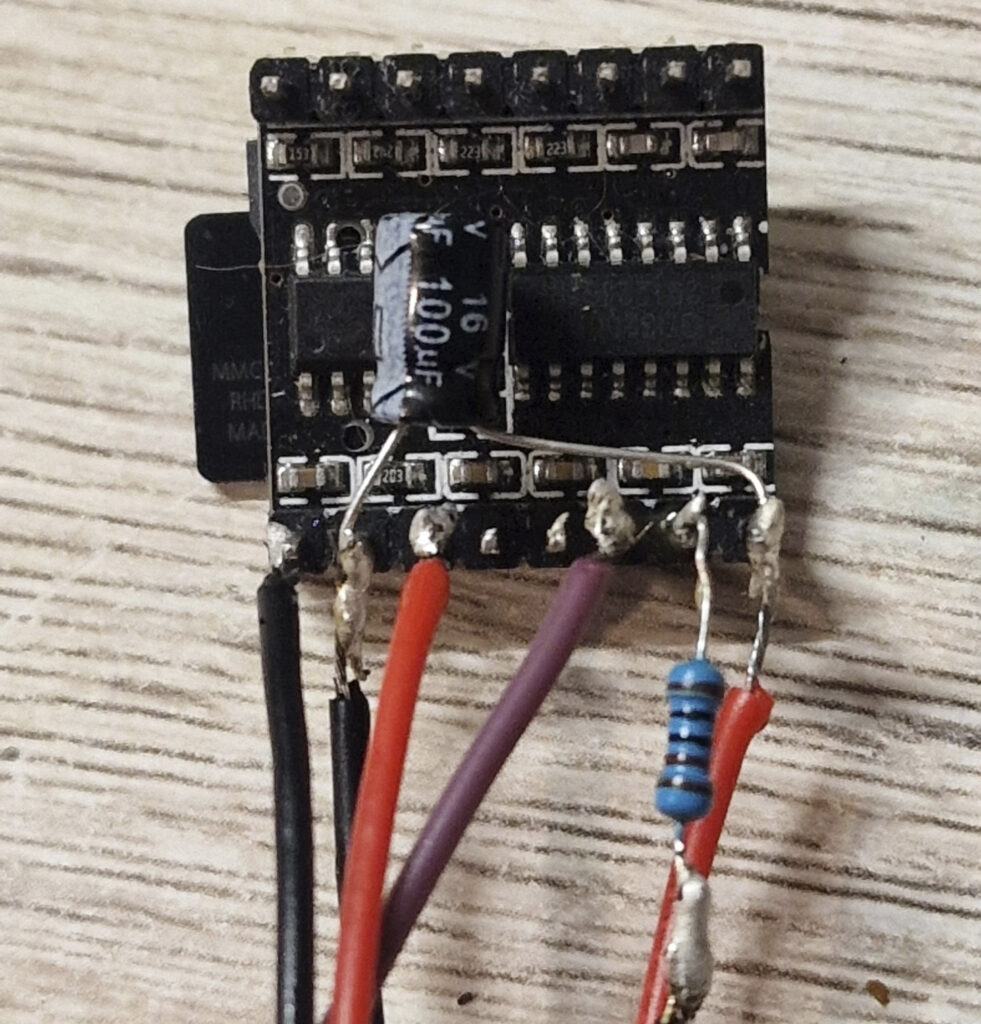

Résistance 1kΩ et condensateur 100µF sur le DFPlayer — les deux sont soudés directement sur la carte du DFPlayer Mini. La résistance 1kΩ sur la broche RX (en série vers l’ESP32), le condensateur 100µF entre VCC et GND. Pas de fil volant, les composants tiennent directement sur la carte.
Condensateur 1000µF — directement sur la sortie de l’alimentation. Un seul, à la source, qui absorbe les appels de courant de l’ensemble du circuit.

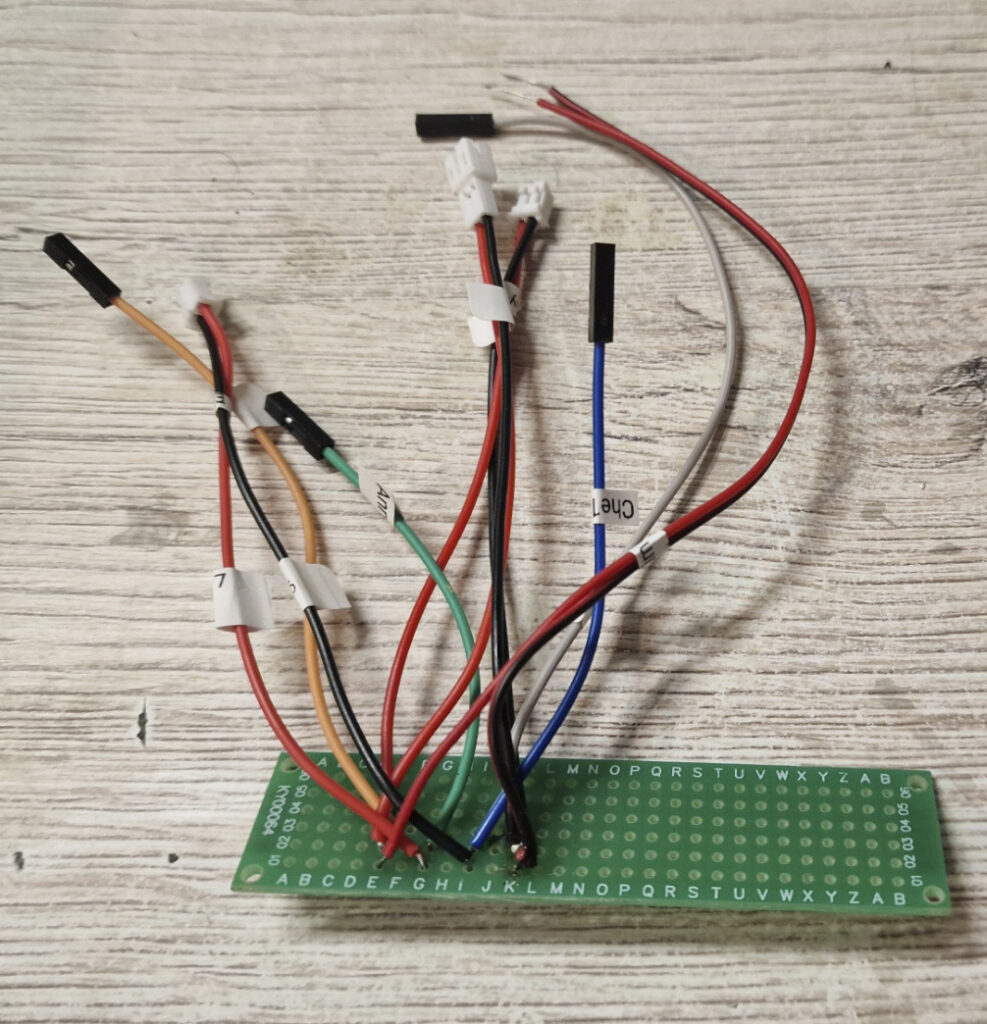

Le PCB hub dans le cartouche
Dans le cartouche d’Abydos, une petite carte proto sert de hub de distribution. L’alimentation arrive dessus, et tout repart proprement en JST ou Dupont vers l’ESP32, le DFPlayer, et les câbles en direction de la porte.
C’est ce qui permet d’intervenir facilement sur n’importe quel composant sans tout démonter — chaque connexion est débrayable.
Le câblage vers la porte
Les câbles partent du cartouche fixé au mur et remontent jusqu’à la porte via une goulotte blanche — le même type de goulotte qu’on utilise le long des plinthes pour passer des câbles électriques. Discret, propre, et ça maintient les fils bien ordonnés sur la longueur.
Le haut-parleur est logé à l’intérieur de la porte, ses câbles remontent par le même chemin. Les rubans LED se connectent depuis le bas de la porte, là où l’électronique est positionnée.
